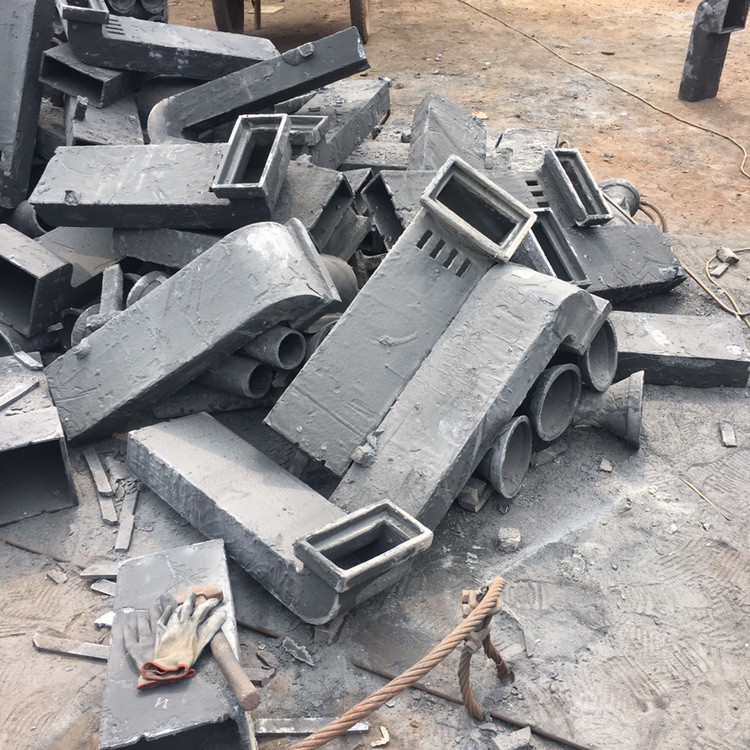

蘇州鑄鐵泄水管@鑄鐵泄水管零售@鑄鐵泄水管的壁厚及組織應(yīng)力

蘇州鑄鐵泄水管@鑄鐵泄水管零售@鑄鐵泄水管的壁厚及組織應(yīng)力

由于鑄件壁厚不均勻，在加熱，冷卻及相變過程中，會產(chǎn)生效應(yīng)力和組織應(yīng)力。另外大型零件在機加工之后其內(nèi)部也易殘存應(yīng)力，所有這些內(nèi)應(yīng)力都必須消除。去應(yīng)力退火通常的加熱溫度為500～550℃保溫時間為2～8h，然后爐冷（灰口鐵）或空冷（球鐵）。采用這種工藝可消除鑄件內(nèi)應(yīng)力的90～95%，但鑄鐵組織不發(fā)生變化。若溫度超過550℃或保溫時間過長，反而會引起石墨化，使鑄件強度和硬度降低。

鑄件冷卻時，表層及薄截面處，往往產(chǎn)生白口。白口組織硬而脆、加工性能差、易剝落。因此必須采用退火的方法消除白口組織。退火工藝為：加熱到550－950℃保溫2～5h，隨后爐冷到500-550℃再出爐空冷。在高溫保溫期間，游高滲碳體和共晶滲二次滲碳體和共析滲碳體也分解，發(fā)生石墨化過程。由于滲提高鑄件的機械性能。有時正火也是球鐵表面淬火在組織上的準(zhǔn)備、正火分高溫正火和低溫正火。高溫正火溫度一般不超過950～980℃，低溫正火一般加熱到共折溫度區(qū)間820～860℃。正火之后一般還需進行回火處理，以消除正火時產(chǎn)生的內(nèi)應(yīng)力，以達到鑄件白口的高溫石漠化退火。
